線束從零開始

發布時間:2020-10-08 點擊次數:1986

【摘要】在目前,不管是高級豪華汽車還是經濟型普通汽車,線束編成的形式基本上是一樣的,都是由電線、聯插件和包裹膠帶組成。汽車電線又稱低壓電線,它與普通家用電線是不一樣的。普通家用電線是銅質單蕊電線,有一定硬度。

  汽車線束是汽車電路的網絡主體,沒有線束也就不存在汽車電路。

  在目前,不管是高級豪華汽車還是經濟型普通汽車,線束編成的形式基本上是一樣的,都是由電線、聯插件和包裹膠帶組成。汽車電線又稱低壓電線,它與普通家用電線是不一樣的。普通家用電線是銅質單蕊電線,有一定硬度。而汽車線束都是銅質多蕊軟線,有些軟線細如毛發,幾條乃至幾十條軟銅線包裹在塑料絕緣管(聚氯乙烯)內,柔軟而不容易折斷。

  在排列汽車線束前要事先繪制線束圖,線束圖與電路原理圖是不一樣的。電路原理圖是表述各個電氣部分之間關系的圖像,它不反映電氣件彼此之間怎樣連接,不受各個電氣元件的尺寸形狀和它們之間距離的影響。

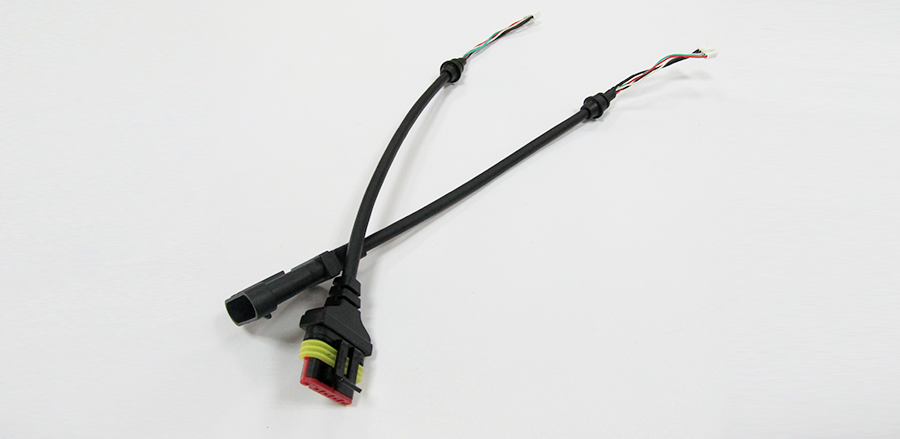

汽車線束

  汽車線束廠的技術員根據線束圖做成線束排線板后,工人就按照排線板的規定來截線排線了。整車主線束一般分成發動機(點火、電噴、發電、起動)、儀表、照明、空調、輔助電器等部分,有主線束及分支線束。一條整車主線束有多條分支線束,就好象樹桿與樹支一樣。整車主線束往往以儀表板為核心部分,前后延伸。由于長度關系或裝配方便等原因,一些汽車線束分成車頭線束(包括儀表、發動機、前燈光總成、空調、蓄電池)、車尾線束(尾燈總成、牌照燈、行李箱燈)、篷頂線束(車門、頂燈、音響喇叭)等。線束上各端頭都會打上標志數字和字母,以標明導線的連接對象,操作者看到標志能正確連接到對應的電線和電氣裝置上,這在修理或更換線束時特別有用。

  同時,電線的顏色分為單色線和雙色線,顏色的用途也有規定,一般是車廠自訂的標準。我國行業標準只是規定主色,例如規定單黑色專用于搭鐵線,紅單色用于電源線,不可混淆。汽車線束用機織線或塑料粘帶包裹,出于安全、加工和維修方便,機織線包裹已經淘汰,現在是用粘性塑料膠帶包裹。線束與線束之間、汽車線束與電氣件之間的連接,采用連接器。連接器用塑料制成,分有插頭和插座。線束與線束之間用聯插件相接,線束與電氣件之間的連接用聯插件或線耳。隨著汽車功能的增加,電子控制技術的普遍應用,電氣件越來越多,電線也會越來越多,線束也就變得越粗越重。

  隨著人們對汽車的安全性、舒適性和經濟性的要求越來越高,汽車上的電器配置、功能越來越多,所以連接各個電器件的線束也越來越復雜,成為當代汽車故障的多發環節,也因此在汽車設計和生產制造中受到越來越多的關注。

本文出自蘇州市思邁特電子科技有限公司,轉載請注明出處!
