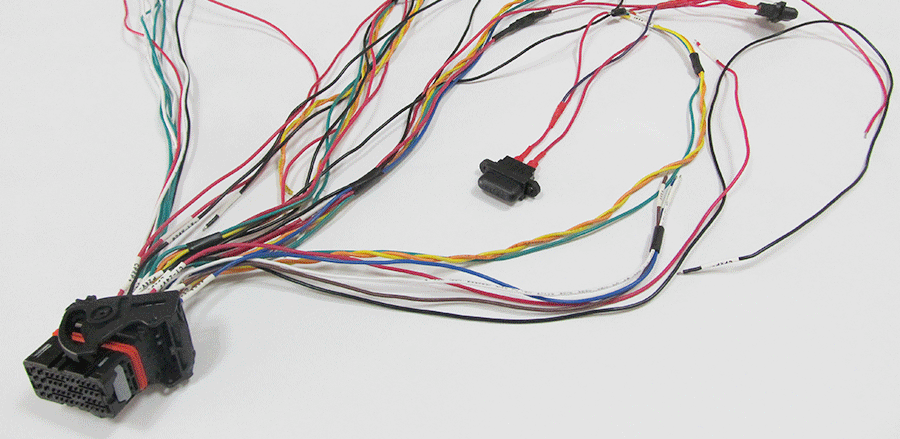

汽車線束布置注意事項

　　一.線束固定點布置合理，固定可靠

　　(1)根據汽車線束在整車上的實際安裝位置，為了避免線束的低垂、移位，考慮線束的重量、固定方式和固定位置的方便性，線束必須有足夠、合理的固定點和固定方式進行固定。

　　(2)據線束的走向、車身的具體形狀設置固定點，在沒有支點的直線距離上兩固定點間距一般不大于300mm;在鈍角拐點位置可布置一個固定點;在直角拐點需布置兩個固定點;銳角拐點在線束中避免出現。

　　(3)據汽車線束的形狀、外徑大小選擇固定卡扣的類型和大小，并滿足承受線束重量的需要。

　　(4)在和其它線束、電器件連接的插接件位置，在插接件前不大于120mm的合適位置，考慮設置固定點。

　　(5)考慮在支點位置的干線上設置固定點，固定點距離支點不大于100mm。

　　(6)在固定卡扣的安裝方向上，必須有足夠的空間以方便卡扣的安裝、拆卸。

　　二.外觀整齊、成束配置

　　(1)汽車線束布置應沿邊、沿槽(車身上設計的走線槽)，避免線束直接承受壓力。駕駛室內不得有線束外露;在可以觀察到線束的位置，如：機艙部位，設置醒目的吸引點或醒目的顏色，在此安裝的線束不突出、不顯眼。

　　(2)排列方式在投影方向上，按橫平豎直的棋盤式排列，避免斜線布置。

　　(3)與管路的間隙均勻，與周圍零部件的間隙合理。
