線束加工過程常見的注意事項
發布時間：2020-10-08 點擊次數：2285
【摘要】：線束加工組成：汽車上的線束加工圖其實是有很多個線束組合而成的，主要有主線束和分線束。所以在圖面上就一定要明確的標識出各線束的組成，因爲每個線束上面都會有幾個不同的分支，而每個分支上面又要標明有多少根線，還有導線的顔色和條紋。 |

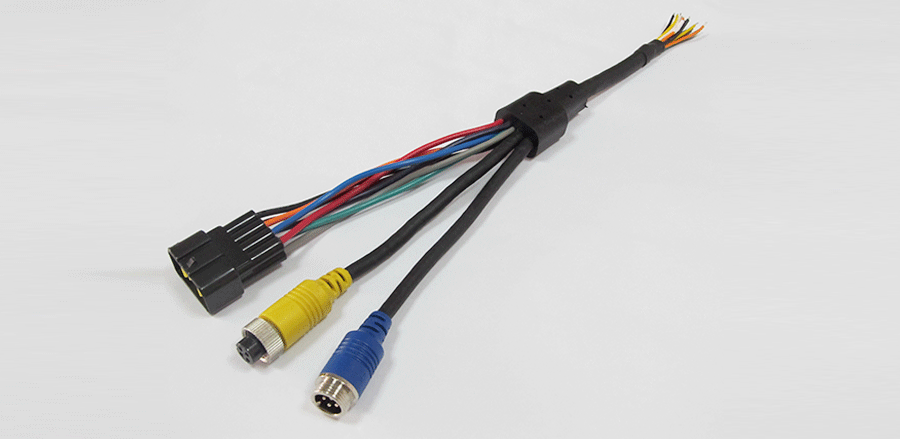

1.線束加工組成：汽車上的線束加工圖其實是有很多個線束組合而成的，主要有主線束和分線束。所以在圖面上就一定要明確的標識出各線束的組成，因爲每個線束上面都會有幾個不同的分支，而每個分支上面又要標明有多少根線，還有導線的顔色和條紋。
2.接線的標志和代號：因爲汽車上面的電器數量是比較多且複雜的，所以爲了可以正確的連線，每個不同的連接點都必須要明確的標注好連接的標志和代號，主要是爲了方便連接。
3.線束加工的長度：其實線束加工的長度還包括了整個線束的總長，還有每個分支的長度以及兩個線端之間飛間隔的長度。
4.線束加工中的插接器：因為線束是有很多不同條組成的，而線束和線束之間，線束和分支之間，分支和電器之間都是需要插接器來相互連接的，所以一定要在每個不同的插接器上標注有幾條導線，還有每個導線都位于插接器的哪個位置，最主要的是插接器的形狀是什么樣的，特別注意的是相鄰的幾條插接器，比較容易的發生混淆。
